Рис. 27.9. Принципиальная схема включения (с) и диаграммы напряжений на электродах (б) двухимпульсного декатрона

бота прибора основана на том, что разряд всегда происходат на наиболее отрицательный катод, а напряжение возникновения разряда снижается тем сильнее, чем ближе данный катод к области разряда.

Перед началом работы разряд "сбрасьшается" на нулевой катод Ко подачей отрицательного импульса. Для переноса разряда на соседний катод на подкатоды подаются два сдвинутых во времени импульса. В результате действия первого из них Uyujc напряжение между анодом и первыми подкатодами становится выше напряжения возникновения разряда. При зтом разряд возбуждается на первый подкатод, соседний с разрядом на нулевой катод.

В результате возникновения разряда на первый подкатод напряжение между анодом и катодами падает и разряд на нулевой катод прекращается.

Второй управляющий импульс и2пк приводит к переносу разряда на блимсайший второй подкатод и к гашению разряда на первый подкатод. После окончания действия импульса U2nK разряд переходит на следуюпщй катод.

Таким образом, в результате приложения к ШК и 2ПК сдвинутых во времени импульсов разряд переносится с Ко на . Вторая, третья и последующие пары импульсов аналогичным образом обеспечивают поочередный перенос разряда на следующие катоды Ki . . . , а десятая пара зтих импульсов возвращает разряд на Ко- Количество поступающих пар импульсов определяется по положению катодного свечения относительно нулевого катода с помощью простой кольцевой шкалы.

0£п

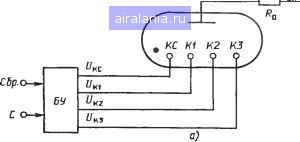

Рис. 27.10. Принципиальная схема включения (а) и диаграммы напряжений на электродах (б) линейного шкального дискретного индикатора

Рассмотренная конструкция декатрона (кольцевого шкального индикатора) отличается сравнительно большой погрешностью измерений, связанной с малым числом позиций. Для повышения точности целесообразно управлять прибором от многоустойчивой схемы, при зтом разряд может стабильно проходить на любой из электродов независимо от того, является ли он катодом или подкатодом.

Другим недостатком декатронов является круглая форма, в результате чего прибор занимает на лицевой панели много места и, кроме того, неудобен для одновременного считывания показаний с большого числа индикаторов.

Этих недостатков лишен линейный шкальный дискретный индикатор, принципиальная схема включения которого показана.на рис. 27.10/г, а соответствующие диаграммы управляющих напряжений на электродах - на рис. 27.10, б. Управляющие напряжения t/jj, t/jf2 з-формируются блоком управления БУ с тремя устойчивыми состояниями переключения и одним начальным состоянием. После подачи на БУ

импульса сброса Сбр. он устанавливается в нулевое состояние. При этом на катод сброса прибора КС поступает нулевой потенциал, а на остальные катоды - положительное напряжение смещения. На вход БУ поступают счетные импульсы С, вдело которых пропорционально измеряемой величине. Каяодый из таких импульсов переводит БУ в следующее состояние в соответствии с диаграммой рис 27.10, б. В результате этого низкий уровень напряжения появляется после импульса сброса сначала на первом, затем на втором, третьем, снова первом и т. д. выходах.

При поступлении первого счетного импульса разряд переходит на катод К1, ближе всего расположенный к катоду сброса КС, второго счетного импульса - на катод К2, ближе всего расположенный к К1, при поступлении третьего счетного импульса - на катод КЗ, ближе всего расположенный к К2, и т. д., затем опять на К1. Перенос разряда происходит до тех пор, пока последовательность счетных импульсов не прекратится. Таким образом, при поступлении импульсов разряд остановится на катоде Лч- Положение разряда по отнощению к нулевому катоду может быть отсчитано по внещней или внутренней линейной щкале. Для вьшолнения новой серии измерений разряд повторно сбрасьшается на нулевой катод, после чего на БУ подается новая пачка счетных импульсов.

Описанный принцип перемещения разряда под действием сдвинутых импульсов получил название самосканирования. Он нашел дальнейшее развитие при создании матричных газоразрядных индикаторов с самс-сканированием, описанньпс в § 27.5.

27.5. ГАЗОРАЗРЯДНЫЕ МАТРИЧНЫЕ ИНДИКАТОРЫ

Благодаря способности отображать большой объем информации широкое распространение получили матршые газоразрядные индикаторы. Под матричными понимаются индикаторы, элементы отображения которых сконцентрированы по строкам и столбцам. По принципу действия их можно разделить на индикаторы: тиратронные; постоянного тока с внешней адресацией; постоянного тока с самосканированием; переменного тока.

Индикаторы тиратронные матричные представляют собой групповые приборы, состоящие из множества тиратронных индикаторных ячеек, подобных описанным в § 26.3 индикаторным тиратронам. Наличие двух или большего числа сеток в каждой ячейке позволяет организовать управление прибором по матричной системе. В качестве примера пока эаны схема подсоединения к электродам (рис. 27.11, д) и вид на лицевую часть бадшона (рис. 27.11, б) тиратронного индикатора матричного типа ИТМ1. Прибор содержит 4X4 = 16 индикаторньЕс ячеек, в каждой из которьгх находится электродная структура индикаторного тиратрона и токоограничивающий резистор цепи подкатода. Резисторы выполнены методами тонкопленочной технологии и вместе с электродными
