Рис. 32.5. Включение отклоняющих катушек: а - параллельное; б - последовательное

Для концентрации магнитного поля в области прохождения электронного луча часто применяют сердечники (магнитопровод), иэготовляе-мые иэ материала, имеющего высокую магнитную проницаемость.

По конструктивному оформлению современные отклоняющие системы делят на следующие типы: беэ магнитопровода, с наружным магнитопроводом (рис. 32.6), с внутренним магнитопроводом (рис. 32.7), комбинированные,отклоняющие системы.

Системы беэ магнитопровода собирают иэ катушек седлообразной формы. Последние устанавливают на каркасе иэ изоляционного материала. Для фиксации катушек в каркасе предусматривают специальные выступы или пазы. Из-за низкой эффективности подобные системы имеют ограниченное применение в аппаратуре.

В системах с внешним магнитопроводом (рис. 32.6) катушки размещаются непосредственно на горловине трубки и заключаются в цилиндр, изготовляемый из высокочастотных магнитных материалов. Конструкции подобного типа применяются на практике.

В конструкции отклоняющей системы с внутренним магнитопроводом (рис. 32.7, а) замкнутый прямоугольный сердечник вьшолнен из набора тонких стальных пластин подобно сердечнику трансформатора. На сердечнике расположены четыре катушки, обеспечивающие требуемый угол отклонения электронного луча. Такая конструкция обладает серьезными недостатками: сложность получения нужной формы отклоняющего поля, громоздкость, значительная масса, трудоемкость при сборке.

Для уменьшения внешних размеров отклоняющей системы сердечнику может быть придана цилиндрическая форма (рис. 32.7, б). Общим недостатком конструкций (рис. 32.7, а и б) является малая эффективность из-за значительных потоков рассеяния, не участвующих в отклонении электронного лучй.

Комбинированные отклоняющие системы нашли широкое применение в современных кинескопах с большими углами отклонения, а также в системах портативных видеоустройств. В таких системах

Рис. 32.6. Отклоняющая система с наружным магнитопроводом (вид системы со стороны экрана):

1 - катушка горизонталыюго отклонения; 2 - катушка вертикального отклонения; 3 - магнитопровод

внутренний сердечник одной пары катушек является наружным магнитопроводом второй пары катушек. Сердечник обычно изготовляют из оксифера (ферромагнитного материала с высокой магнитной проницаемостью) щшинд-рической или колоколообразной формы.

В отклоняющих системах используют также сердечники статор-ного типа, которые собираются аналогично статору электромотора из пластин пермаллоя или изготовляются сплошными из оксифера. В таких системах катушки вьшолняют в виде отдельных секций и укладывают в специальные пазы сердечника. Системы статорного типа высокоэффективны, но в них трудно получить требуемое распределение магнитного поля в пространстве. Помимо того, они сложны в изготовлении и дороги. По этой причине системы статорного типа нашли ограниченное применение.

Конструкция отклоняющей системы для цветного кинескопа существенно сложнее, чем для черно-белого. Объясняется это, во-первых, тем, что анодное напряжение и диаметр горловины больше, чем у черно-белого кинескопа, а это, как известно, вызьшает существенное увеличение энергии отклонения в поле отклоняющих катушек. Во-вторых, от точности изготовления отклоняющей системы и ее установки на горловине кинескопа в значительной степени зависят чистота цвета и геометрические искажения.

Для цветных кинескопов целесообразно использовать отклоняющие системы с наружным магнитопроводом, расположенным поверх отклоняющих катушек, и отклоняющие системы комбинированного типа.

В совремеш1Ых цветных кинескопах с щелевой маской и компланарной ЭОС применяются комбинированные отклоняющие системы типа седло-тор, седлообразная - для строчной развертки, тороидальная - для кадровой. Совершенствование отклоняющих систем ведется в направлении уменьшения их размеров, требуемой мощности откло-;нения и уменьшения геометрических искажений электронного растра.

Конструирование магнитных отклоняющих систем (ОС). При конструировании систем основными исходными данными являются габаритные размеры ЭЛП, угол отклонения пучка, значение ускоряющего напряжения, закон отклонения, предполагаемая схема генераторов раз-

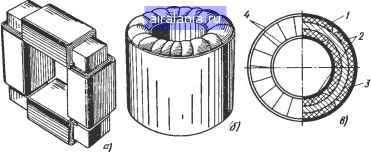

Рис. 32.7. Отклоняющие системы с внутренним магнитопроводом:

а - с внутренним магнитопроводом из Г-образных пластин; б - общий вид цилиндрической системы; в - вид спереди с разрезом; 1 - магнитопровод; 2,3-катушки го1»1зоцтального и вертикалыюго отклонения; 4 - внутренняя и внешние гильзы

верток, значение разрешающей способности и допустимые геометрические искажения. При этом следует учитьшать как общие требования, предъявляемые к отклоняющим системам (см. § 17.1), так и спещ1-альные. Электрические параметры ОС (индуктивность катушек, омическое сопротивление и распределенная емкость) выбирают с учетом работы с конкретным генератором развертки, конструкция отклоняющей системы должна быть технологичной.

Расчет системы начинают с выбора внутреннего диаметра ОС. Последний определяется максимальным диаметром горловины ЭЛП. Для ЭЛП, имеющих высокую разрешающую способность и незначительные геометрические искажения, предусматривают возможность юстировки ОС. Для этой цели внутренний диаметр каркаса следует увеличить на 3-4 мм по сравнению с максимальным диаметром горловины прибора.

Для расчета МДС катушек задают приблизительную толщину намотки из условия

RJR 1,3-1,4,

(32.6)

где и i?b - соответственно наружный и внутренний радиусы намотки. Они определяются диаметром горловины прибора и толщиной каркаса.

Длину магнитопровода ОС L ориентировочно определяют по формуле

Величины L . rj, у и X приведены на рис. 32.8.

(32.7)
