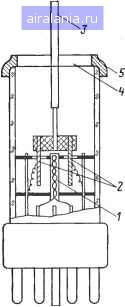

Рис. 10.7. Конструкция механотрона

Рис. 10.6. Устройство механотронов различного назначения:

1 - катод; 2 - анод; 3 - баллон; 4 - мембрана; 5 - штырь; 6 - инерционная масса

Подвижный электрод, как правило, перемещается относительно неподвижного электрода вдоль или поперек линий электрического поля междузлектродного промежутка. Конструктивно механотроны вьшолняются в виде одиночных или сдвоенных диодов либо триодов. На* рис. 10.7 показана в упрощенном виде конструкщ1я симметричного

диодного механотрона с двумя подвижными анодами для прещ13ион-ного измерения линейных перемещений и сил.

Плоскопараллельная система электродов имеет подогревный оксидный катод 1, который является неподвижным. Два симметричных подвижных анода 2 жестко соединены со штырем 3 с помощью изоляторов. Мембрана 4 соединяется со стеклянным баллоном через металлический фланец 5, предохраняющий ее от механических повреждений при монтаже и эксплуатации прибора. Сдвоенный диод включается в мостовую измерительную схему, благодаря этому снижается влияние неконтролируемых внутриламповых процессов: нестабильности тока эмиссии, изменения вакуума и др. При механическом воздействии на штырь один из анодов приближается к катоду, другой удаляется от него, поэтому изменения токов в диодах имеют разные знаки. В результате изменения анодных токов в мостовой измерительной схеме возникает напряжение разбаланса, характеризующее механическое воздействие.

Достоинствами механотронов являются высокая чувствительность, достаточно высокий уровень выходного сигнала, малое измерительное усилие и др.

Контрольные вопросы и задания

1. Какова природа шумов электронных ламп? Как количественно оцениваются шумы?

2. Почему уровень 1пума в многоэлектродных лампах выше, чем в триодах?

3. Что такое эквивалентное шумовое сопротивление?

4. Какова природа обратного тока сетки? Каким путем его уменьшают в электрометрических лампах?

5. Какие параметры характеризуют свойства электронных ламп при эксплуатации?

6. Какие конструктивные особенности имеют нувисторы? В чем достоинства этих ламп?

7. ЬСакой механизм управления токами в стержневых лампах?

8. Опишите конструкцию и принцип работы ВИС. Где они применяются?

9. Опишите устройство и принцип работы механотронов. Каково их назначение?

Часть тр етья

ЭЛЕКТРОВАКУУМНЫЕ ФОТОЭЛЕКТРОННЫЕ ПРИБОРЫ

Глава одинтдцатая

ОБЩИЕ СВЕДЕНИЯ ОБ ЭЛЕКТРОВАКУУМНЫХ ФОТОЭЛЕКТРОННЫХ ПРИБОРАХ

ПЛ. ОПТИЧЕСКИЙ ДИАПАЗОН СПЕКТРА ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ.

ОСНОВНЫЕ ЭНЕРГЕТИЧЕСКИЕ И СВЕТОВЫЕ ВЕЛИЧИНЫ

Оптическим диапазоном спектра электромагнитного излучения называется область с длинами волн от одного нанометра до одного миллиметра. Границы оптического диапазона являются условными, они вьщеляют область спектра излучения, отличающуюся общностью принципов излучения и методов приема электромагнитных волн. Оптический диапазон включает в себя три области спектра. Излучение видимой области с длинами волн от 0,38 до 0,78 мкм непосредственно воспринимается человеческим глазом. Со стороны коротких волн к видимой области примыкает область ультрафиолетового (УФ) излучения с длинами волн 0,001-0,38 мкм, со стороны длинных волн - область инфракрасного (ИК) излучения 0,78-1000 мкм. УФ и ИК излучения невидимы для человеческого глаэа.

Энергия излучения в оптическом диапазоне спектра Wg обычно измеряется в джоулях. Мерой энергии, излучаемой или принимаемой в единицу времени, будет поток излучения

Фе = dWe/dt.

Являясь мощностью излучения, поток излучения измеряется в ваттах. Поток излучения, испускаемый в очень узком диапазоне длин волн, назьшается монохроматическим ФеХ, такой поток излучают, например, лазеры. Если считать монохроматический поток излучения как поток фотонов с энергией hv, то интенсивность излучения А/можно оценивать числом фотонов, излучаемых в единицу времени:

N= Фе-Slhv.

Большинство естественных и искусственных источников излучения оптического диапазона испускают сложный поток излучения Фе, распределенный по спектру. У источников с линейчатым спектром излучения (рис. 11-1, а) сложный поток излучения является суммой со-
