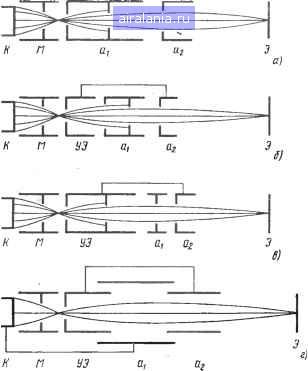

Рис. 16.3. Схемы прожекторов с электростатической фокусировкой:

а - тетродного; б - пентодного; в - пентопного с нулевым током фокусирующего электрода; г - пентод"ого с нулевым потенциалом фокусирующего электрода; К - катод; М - модулятор; УЭ - ускоряющий электрод; и «2 -соответственно первый и второй аноды; Э - экран

жащий электростатическим экраном между первой и второй линзами (рис. 16.3,6).

В системе (рис. 16.3, в) первый анод представляет собой короткий цилиндр с большим отверстием, диаметр которого превышает диафрагмы ускоряющего электрода и второго анода. По этой причине первый анод при любом его потенциале не перехватьшает электроны пучка. Указанная конструкция получила название прожектора с нулевым током первого анода. Электроды такого прожектора можно питать от одного источника питания, что является его достоинством.

Разновидностью прожектора, рассмотренного выше, является прожектор с нулевым потенциалом фокусирующего электрода (рис. 16.3, г). Такой прожектор рассчитьшается так, что автоматически достигается фокусировка луча на экране. Из-за погрешностей, существующих при

Рис. 16.4. Прожекторы с магнитной фокусировкой:

а - триодный; б - тетродный; А - анод; К - катод; М - модулятор; УЭ -ускоряюидай электрод; МЛ - магнитная линза

сборке прожектора, получить оптимальную фокусировку луча на экране в такой системе не удается. Поэтому в указанной конструкции предусматривают подрегулировку фокусирующего напряжения.

В прожекторах с электромагнитной фокусировкой первая линза электростатическая (иммерсионный объектив), а вторая - магнитная, создается полем короткой, обтекаемой током катушки.

Прожекторы с магнитной фокусировкой строят по триодной или тетродной схеме (рис. 16.4). В схеме (рис. 16.4, а) колебания анодного напряжения сильно влияют на изменение тока пучка, поэтому в таких прожекторах необходимо обеспечивать жесткую стабилизацию ускоряющего анодного напряжения.

В тетродном прожекторе (рис. 16.4, 6) между модулятором и анодом помещен ускоряюндий электрод, потенциал которого относительно катода составляет несколько сот вольт.

Между анодом и ускоряющим электродом образуется иммерсионная линза, осуществляющая дополнительную фокусировку луча. Кроме того, при наличии между анодом и модулятором ускоряющего электрода, обладающего экранирующим действием, можно изменять в значительных пределах рабочее анодное напряжение, не влияя при этом на ток пучка.

Каждая из рассмотренных фокусирующих систем обладает определенными достоинствами и недостатками. Прожекторы с магнитной фокусировкой имеют большие габаритные размеры и массу, менее экономичны в эксплуатации, требуют стабилизации напряжений источников питания и, как правило, дают высокое разрешение при точной установке катушки на горловине трубки. Такие фокусирующие системы широко применяются в радиолокационных и в ряде специальных ЭЛП.

Прожекторы с электростатической фокусировкой, напротив, имеют малую массу и габаритные размеры и незначительное потребление энергии. Недостатком их является несколько меньшая разрешающая способность, чем разрешающая способность у электронных прожекторов с магнитной фокусировкой.

Указанные положительные качества обеспечили прожекторам с электростатической фокусировкой широкое распространение не только в осциллографических трубках, но и в современных кинескопах.

16.4. ПАРАМЕТРЫ И ХАРАКТЕРИСТИКЧ ЭЛЕКТРОННЫХ ПРОЖЕКТОРОВ

Наиболее важной характеристикой электронного прожектора является модуляционная характеристика, показьшающая зависимость тока катода или луча от напряжения, действующего между модулятором и катодом С/м,к при постоянных ускоряющих напряжениях (рис. 16.5).

Приближенное аналитическое выражение этой характеристики имеет вид:

Ajn-fWy,j,,3/2 (16.3)

зап /

где /к - ТОК катода; К - постоянная (для данной конструкщ1и прожектора), называемая коэффициентом качества; 7 - показатель степени (для данного прожектора - величина переменная); С/дап - запирающее напряжение; иы,к - напряжение модулятора относительно катода.

Величины*1/зап (С4ап - f4i,K)» К vi") ЯВЛЯЮТСЯ параметрами прожектора. Рассмотрим эти параметры.

Запирающее напряжение Un - разность потенциалов между модулятором и катодом, при котором ток в цепи катода составляет заданное малое значение (обьино 1 мкА).

Запирающее напряжение для трехэлектродной электронноюптической системы (рис. 16.6) определяется по приближенной формуле Гайне:

С/зап 0,034С/а ~ , (16.4)

"к,м"м,а

где £)„ - диаметр отверстия диафрагмы модулятора; 5 - толщина диафрагмы; d.M - расстояние между катодом и модулятором; </м,а - расстояние между модулятором и анодом; - ускоряющее напряжение.

Напряжение модуляции (модуляция) - это напряжение на управляющем электроде, вызывающее изменение яркости или тока луча от уровня запирания до заданного значения (рис. 16.5) :

,к,ном-

(16.5)

Так как модуляция зависит от запирающего напряжения, то ее значение определяется также геометрическими размерами прожектора. Пара-
