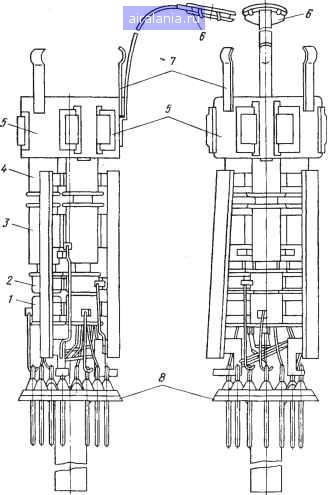

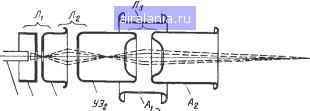

Главная -> Сведения в электровакуумных приборах 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 [71] 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 ![]() к П УЗ, Рис. 19.8. Устройство прожектора кинескопа перед входом его в главную линзу, что снижает аберрации этой линзы и в конечном счете улучшает фокусировку пучка на экране. Кроме того, введение дополнительного ускоряющего электрода с промежуточным потенциалом позволяет легче обеспечить необходимую электрическую прочность трубки. Для отклонения электронного луча в кинескопах применяются магнитные отклоняющие системы, имеющие предельный угол отклонения луча 110°. Использование таких систем обеспечивает высокое качество изображения по всему полю экрана без заметных искажений и дефокусировки. 19.5. КИНЕСКОПЫ ЦВЕТНОГО ТЕЛЕВИДЕНИЯ В последние годы было предложено несколько вариантов конструкций цветных кинескопов. В настоящее время практическое применение нашли разновидности цветных кинескопов с цветоделительной (теневой) маской: с дельтообразной ЭОС (оси трех прожекторов располагаются в верпшнах равностороннего треугольника) и мозаичным экраном и с планарной ЭОС (оси прожекторов располагаются в горизонтальной плоскости) и линейчатым экраном. Кинескоп с теневой маской и точечным экраном. Упрощенный эскиз кинескопа показан на рис. 19.9. В колбе кинескопа располагается ЭОС, состоящая из трех прожекторов, цветоделительная (теневая) маска 5, люминесцируюший экран 6. Снаружи кинескопа на его горловине расположена общая отклоняющая система и органы электромагнитного управления. Люминесцируюший экран состоит из ряда групп (триад), каждая из которых содержит три точки люминофора - красного, синего и зеленого цвета. Такой экран наносится методом фотопечати на дно оболочки кинескопа. Перед экраном помещается цветоделительная маска. Она расположена на расстоянии 8-12 мм от экрана и должна обеспечивать прохождение лучей только на свои точки люминофора. Принцип цветоделения поясняется рис. 19.10. Теневая маска 2 представляет собой тонкий отфор- ![]() ![]() Рис. 19.9. Масочная цветная ЦЭЛТ с наружными элементами управления: 1 - магнит синего луча; 2 - магнит чистоты цвета; 3 - система сведения; 4 - отклоняющая система; 5 - теневая маска; б - экран Рис. 19.10. Цветоделение в кинескопе с апертурной маской: 1 - точечный (мозаичный) экран; 2 - апертурная маска; 3 - электронные лучи мованный стальной лист толщиной 0,15-0,2 мм, повторяющий сферу экрана. В маске имеется большое число круглых отверстий, распределенных с заданным шагом. Количество отверстий в маске равно числу триад на экране, т.е. примерно 500 тысяч. Электронноюптическая система состоит из трех электронных прожекторов с одинаковыми техническими характеристиками (рис. 19.11). Оптическая схема прожектора такова: катод, модулятор, ускоряющий электрод образуют иммерсионный объектив, фокусирующий электрод и анод - главную фокусирующую линзу. За анодом расположен цилиндр сводящей системы, являющейся общим для всех трех прожекторов, в котором имеются полюсные наконечники из магнитной стали. Пары полюсных наконечников экранированы друг от друга внутренним магнитным экраном. Три прожектора монтируются на специальных оправках так, чтобы затем в горловине кинескопа их оси лежали в вершинах равностороннего треугольника. По этой причине данная ЭОС получила название дельтообразной. Оси симметрии прожекторов имеют по отношению к общей оси трубки наклон 1° (с точностью не ниже 2 ). При правильно выбранных геометрических соотношениях между маской, экраном и ЭОС электронные лучи трех независимых прожекторов при любом угле отклонения должны сходиться в каждом отверстии маски. При дальнейшем расхождении каждый луч ЭОС должен попасть на свою точку люминофора, т.е. точку, светящуюся своим цветом, и не должен попадать на соседние чужие точки (см. рис. 19.10). ![]() Рис. 19.11. Электронно-оптическая система с дельтообразным расположением прожекторов: / - модулятор; 2 - ускоряющий электрод; 3 - фокусирующий электрод; 4 - анод; 5 - сводящая система; б - газопоглотитель; 7 - контактно-центровочные пружины; 8 - ножка Таким образом, маска препятствует попаданию электронных лучей не на свои люминофорные точки, т.е. осуществляет цветоделение. Через одно отверстие маски возбуждается свечение трех люминофор-ных точек разного цвета свечения - триад. Так как размер люмино- 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 [71] 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 0.0324 |
|
