форных триад чрезвычайно мал (рис. 19.10), на экране кинескопа происходит пространственное сложение цветов. При подведении к модуляторам прожекторов трех видеосигаалов,,,управляющих соответственно тремя развернутыми по растру лучами, на экране кинескопа будет воспроизводиться независимо друг от друга три совмещенных изображения в основных цветах. Эти изображения при визуальном наблюдении сливаются в одно суммарное цветовое изображение.

Следует отметить, что при работе кинескопа около 85% тока электронных пучков перехватывается маской, что приводит к ее нагреву, т.е. потерям энергии. Во избежание изменения формы и положения маски относительно зкрана маска чернится, а также используется термоком-пенсирующее устройство. Так как лишь 15% электронных лучей достигает экрана, то необходимую яркость изображения на экране можно получить при достаточно большом суммарном токе всех трех электронных лучей (около 1000 мкА) и высоком напряжении анодов (до 25 кВ). Для увеличения яркости и контрастности изображения экраны алюминируются.

Изготовить цветной кинескоп с абсолютной точностью расположения прожекторов и каски относительно зкрана практически невозможно. Поэтому в трубке предусмотрена возможность дополнительной регулировки электронных пучков с помощью органов электромагнитного управления.

Система электромагнитного управления устанавливается снаружи на горловине и включает в себя три пары магнитопроводов статического и динамического сведения лучей (рис. 19.12). Сведение неотклонен-ных лучей в центре экрана (статическое сведение) обеспечивается приложением отдельно к каждому лучу постоянного отклоняющего магнитного поля. Изменяя напряженность поля магнита, можно заставить электронный пучок соответствующего прожектора отклоняться в радиальном направлении. Для осуществления статического сведения еще недостаточно отклонять лучи в радиальном направлении, необходимо также иметь возможность смещать хотя бы один луч в направлении, перпендикулярном радиальному. Для этой цели служит магнит коррекции синего луча (рис. 19.12, б).

Совмещение трех лучей во время отклонения по всему полю маски (динамическое сведение) обеспечивается специальными электромагнитами, конструкция которых поясняется рис. 19.12, а. Обмотки электромагнитов питаются токами параболической формы синхронно со строчной и кадровой развертками. Переменные магнитные потоки электромагнитов замыкаются через внутренние полюсные наконечники, при этом каждый из трех лучей будет независимо друг от друга перемещаться в радиальном направлении.

Вследствие неточностей при сборке кинескопа, разброса параметров отклоняющих систем, влияния внешних магнитных полей и других причин электронные лучи, проникая через отверстия маски, могут возбуж-

а) . - S)

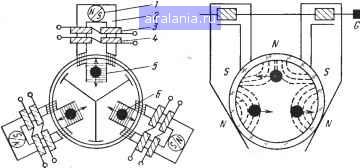

Рис. 19.12. Системы статического и динамического сведения электронных лучей: а - радиальное сведение; б - система поперечного сведения синего луча; 1 -постоянные магниты статического сведения; 2 - электромагниты; 3 - кадровая катушка сведения; 4 - строчная катушка сведения; 5 - полюсные наконечники; б - электронные лучи

дать свечение не только своих, но и чужих люминофорных точек. В зтом случае произойдет нарушение чистоты цвета, т.е. искажение цветопередачи.

Для коррекции чистоты цвета подбирают оптимальное положение отклоняющей системы путем ее перемещения вдоль оси горловины трубки, а также используют магнит чистоты цвета (рис. 19.9, поз. 2). Последний состоит из двух намагниченных по диаметру колец, сложенных вместе и надетых на горловину кинескопа. Магнитные кольца можно поворачивать вместе или независимо друг от друга вокруг оси трубки. Взаимным расположением полюсов магнитов, а также их совместной ориентацией на горловине кинескопа изменяются как напряженность корректирующего магнитного поля и его полярность, так и наклон магнитных силовых линий. Таким образом можно добиться необходимой чистоты цвета на каждом из трех цветных растров кинескопа.

Кинескоп со щелевой маской и планарной ЭОС. Рассмотренный выше вариант цветного кинескопа с дельтообразным расположением прожекторов обеспечивает высокое качество цветного изображения. Однако is то же время такой кинескоп имеет ряд недостатков:

невысокая прозрачность маски с круглыми отверстиями, ограничивающая яркость свечения экрана;

сложность коррекции сходимости электронных пучков в центре экрана (статическое сведение) и обеспечение сходимости при развертке пучков по всему экрану (динамическое сведение). Число органов регулировки, необходимых для осуществления сходимости, достигает 12-15;

большая мощность, затрачиваемая на отклонение электронного луча; сильное влияние магнитного поля Земли на чистоту цвета.

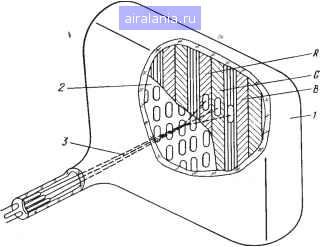

Рис. 19.13. Кинескоп с планарной ЭОС и щелевой маской:

а - устройство кинескопа; б - цветоделение в кинескопе; 1 - линейчатый (штриховой) экран; 2 - щелевидная маска; 3 - электронные лучи

Эти недостатки практически устранены в кинескопе с щепевой маской и планарной ЭОС (рис. 19.13, а). В таком кинескопе в качестве цветоделительного элемента используется щелевидная теневая маска, отверстия которой имеют сравнительно небольиаую длину (19.13, б). Электронные прожекторы располагаются в горловине кинескопа в одной горизонтальной плоскости, перпендикулярной вертикально расположенным щелям в маске. Экран кинескопа имеет линейчатую структуру, состоящую из сплошных вертикальных люминофорных полос зеленого (G), красного (R) и синего (В) цвета свечения, сгруппированных в триады. Принцип действия кинескопа с планарной ЭОС не отличается от описанного кинескопа с дельтообразным расположением прожекторов.

В кинескопах с планарной ЭОС при использовании специальных пре-цизиоьгаых отклоняющих систем возможно автоматическое сведение
