Рис. 19.14. Характер магнитного поля в кинескопах с самосведением: а - типа "подушки"; б - типа "бочки"

электронных лучей по всему полю экрана без использования сложных устройств динамического сведения, т.е. осуществление принципа так называемого самосведения.

Суть самосведения заключается в том, что подбором формы отклоняющих катушек и специальным расположением витков создается неравномерное отклоняющее поле с заданным астигматизмом. При этом катушки горизонтального отклонения должны создавать магнитное поле подушкообразной формы (рис. 19.14, а) для совмещения лучей по горизонтали, а катушки вертикального отклонения - бочкообразной (рис. 19.14, б) для совмещения по вертикали.

Надежность работы системы самосведения в значительной степени зависит от точной ориентации трех электронных лучей в поле отклоняющей системы. Поэтому в кинескопах с самосведением применяются прецизионные ЭОС с единой системой электродов для трех лучей. В таких ЭОС раздельными являются только катоды, а все остальные электроды - общими. Наиболее широко применяют ЭОС коробчатого и пакетного типа (рис. 19.15).

Система из кинескопа, отклоняющей системы и блока магнитоста-тического устройства (МСУ), включающего в себя систему статического сведения и чистоты цвета, образует интегрированный комплекс. На заводе, изготовляющем этот комплекс, производится тщательная юстировка отклоняющей системы на кинескопе. Для этой цели она перемещается по направляющим стойкам и закрепляется винтовыми зажимами в положении, при котором достигается оптимальное сведение электронных лучей и наилучшая чистота цвета. После этого отклоняющая система приклеивается к кинескопу. Такой комплекс в собранном и настроенном виде может поставляться заводу-изготовителю телевизионных приемников.

Рассмотренные кинескопы имеют определенные преимущества перед кинескопами с апертурной маской: повышенную на 15-20% яркость изображения, хорошую чистоту цвета в основных цветах и в белом, более высокую стойкость к воздействию внешних магнитных шлей, отсутствие системы динамического сведения лучей, что позволяет отка-

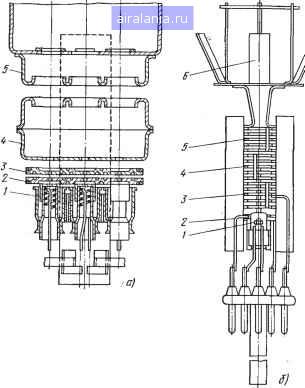

Рис. 19.15. Конструкция планарной ЭОС коробчатого (а) и пакетного (б) типов: 1 - катод; 2 - модулятор; 3 ~ ускоряющий электрод; 5 - второй анод; б - контактные пружины

заться от большого числа органов регулировки. Но в то же время увеличиваются затраты труда и возникает ряд достаточно сложных технических проблем у изготовителей кинескопов и отклоняющих систем.

Кинескопы с повышенной разрешающей способностью. Современные кинескопы повьппенной четкости (1000-1200 линий) используют маску с круглыми отверстиями при дельтообразном или планарном расположении прожекторов. Особенностью таких цветных ЭЛТ по сравнению с трубками, используемыми для телевизионных приемников, являются:

применение теневой маски малой толщины (0,1-0,15 вместо 0,15-0,2) с уменьшенным шагом отверстий (0,2-0,45 вместо обычного 0,6);

наличие антибликовых покрытий экрана цветной ЭЛТ;

применение ЭОС с многоступенчатой фокусировкой и специальных прецизионных отклоняющих систем с уменьшенным остаточным несведением электронных лучей.

Основные размеры диагонали экрана цветной ЭЛТ с высокой разрешающей способностью: 32, 37, 42, 51 см. Кинескопы с повышенной четкостью предназначены для работы в дисплейных устройствах с выводом буквенно-цифровой, графической и полутоновой информации. Следует отметить, что разработка цветных кинескопов повышенной четкости актуальна не только для дисплеев, но и для перспективных систем цветного телевидения.

Контрольные вопросы и задания

1. В чем состоит смысл послеускорешя в осциллографических ЭЛТ?

2. Почему в индикаторных ЭЛТ применяются экраны с каскадным возбуждением? Каким способом создается радиальная развертка луча в этих трубах?

3. Назовите основные особенности индикаторной трубки с записью темной строкой. Каковы достоинства этой трубки?

4. В чем заключается принцип совместимости черно-белого и цветного телевидения?

5. Как устроен кинескоп с теневой маской и точечным экраном? Назовите основные недостатки этого кинескопа.

6. Какие функции вьшолняет система электромагнитного управления, устанавливаемая снаружи на горловине кинескопа?

7. В чем отличие цветного кинескопа с планарной ЭОС от кинескопа с дельтообразной ЭОС. В чем суть самосведения?

8. Назовите основные типы современных цветных кинескопов. Каковы достоинства и недостатки каждого типа?

Глава двадцатая

ПРОЕКЦИОННЫЕ ЭЛТ И СИСТЕМЫ

Телевизионные устройства отображения информации на больших экранах получают в последние годы широкое распространение. Это связано как с определенными достижениями в совершенствовании воспроизводящих устройств, так и с расширением круга задач, для решения которых ога необходимы. В настоящее время телевизионные установки с большим экраном используются в центрах управления космическими полетами, в медицине, для демонстрации хирургических операций, в учебных заведениях, в телевизионном вешании, для проведения массовых зрелищных мероприятий, в различного рода АСУ, диспетчерских, информационных и других комплексах.

Для получения телевизионных изображений на большом экране используются устройства с проекционными кинескопами, пространственными модуляторами света (светокпапанными устройствами) и системы с применением лазерного луча.
