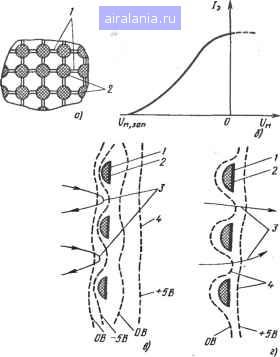

Главная -> Сведения в электровакуумных приборах 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 [80] 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 Рис. 21.8. Работа сетчатой мишени: а - фрагмент сетчатой мишени; б - сеточная характеристика мишени; в - эквипотенциальные линии и Траектории электронов у сетчатой мишени при м, зап? ~ экви- потенциальные линии и траектории электронов у сетчатой мишени при м,зап ![]() < С/м < 0; 1 - прутки сет ки; 2 - диэлектрик; 3 - траектории электронов; 4 - эквипотенци али ряющим дня электронов воспроизводящего пучка, они будут проходить на экран, вызывая его свечение. Этот случай иллюстрирует рис. 21.8, г. В связи с тем, что потенциал поверхности диэлектрика в режиме воспроизведения сигналов всегда меньше нуля (рис. 21.8, б), электроны воспроизводящего пучка непосредственно на поверхность мишени не попадают (потенциал катода воспроизводящего прожектора f.Bocnp - 0) и, следовательно, не могут изменять потенциал мишени. Таким образом, если при записи потенциал поверхности диэлектрика был доведен до некоторого значения (м.зап < f4i 0)> то это значение потенциала будет сохраняться при длительном воспроизведении записанных сигналов. Перед записью потенциального рельефа производят подготовку мишени к записи, которая совмещена в данном случае со стиранием ранее записанных сигналов. Для объяснения процессов, происходящих при стирании и записи, обратимся к рис. 21.9. Пусть некоторый элемент сетчатой мишени имел начальный потенциал /м.нач. оставшийся от ранее записанных сигналов (участок аб). Цикл подготовки - стирания начинается в момент времени t. Для этого на прутки сетчатой мишени подается импульс положительной полярности с амплитудой U, > > I £/м,зап1 Тогда потенциал поверхности диэлектрика в момент вре-
![]() Рис. 21.9. сигналов Изменение потенциала мишени при подготовке к записи и при записи мени f 1 изменяется на ту же величину (участок бе) и становится большим нуля (больше потешшала катода воспроизводящего прожектора). Вследствие этого электроны воспроизводящего пучка начинают попадать на диэлектрик, облучают его в режиме медленных электронов (а < 1) и доводят его потенциал до потенциала катода воспроизводящего прожектора, т. е. до нуля (участок вг). Этот потенциал сохраняется на диэлектрике до момента времени Гз (участок гд). В мо мент времени Гз стирающий импульс, поданный на прутки мишени заканчивается, а потенциал диэлектрика вследствие этого снижается оказывается отрицательным и равным по абсолютному значению ам плитуде стирающего импульса (участок де). Теперь электроны воспро изводящего пучка не попадают на мишень и ее потенциал сохраняет свое значение до начала записи (участок еж). В режиме осциллографирования записываемые сигналы подаются на нижние отклоняющие пластины системы 9 записывающего прожектора (см. рис. 21.7), вследствие чего размах изображения сигнала на экране будет пропорционален амплитуде записываемого сигнала. Цикл записи начинается в момент времени (рис. 21.9). При этом узкий сфокусированный записывающий пучок электронов постоянной интенсивности сканирует мишень по трассе в соответствии с запи-сьшаемыми сигналами. Электроны записывающего пучка подходят к мишени с энергией около 1000-3000 эВ, и для них а > 1 (режим быстрых электронов). Поэтому в местах, на которые воздействовал электронный пучок, потенциал диэлектрика повышается, смещаясь в сторону потенциала коллекторной сетки (неравновесная запись), и становится выше запирающего £/м,зап (участок жз). В момент времени ts записьшающий пучок уходит с рассматриваемого элемента мишени, потенциал которого может сохраняться длительное время (участок зи). Воспроизводящий пучок в этих местах начинает проходить на экран и вызьшает его свечение, т. е. на экране создается как бы проекция потенциального рельефа, записанного на мишени. Записанный однократно сигнал может в течение длительного времени воспроизводиться на экране. Контрольные вопросы и задания 1. Каково назначение запоминающих ЭЛТ? 2. Какие физические принципы и явления используются при записи потенциального рельефа? 3. Какой режим работы запоминающей трубки назьшается режимом быстрьгх электронов (режимом медленных электронов) ? 4. Какой потенциал при записи или считьшании потенциального рельефа назьтается равновесным? 5. Что такое равновесная запись потенциального рельефа? 6. Опишите основные процессы, происходящие при перезарядном считьшании потенциального рельефа. 7. Каково назначение барьерной сетки в потенциалоскопах? 8. Назовите основные циклы работы потенциалоскопа с барьерной сеткой. 9. Поясните управляющее действие сетчатой диэлектрической мишени в осциллографической запоминающей трубке. 10. Каким образом производится стирание потенциального рельефа в осциллографических запоминающих трубках? Глава двадцать вторая ПЕРЕДАЮЩИЕ ТЕЛЕВИЗИОННЫЕ ТРУБКИ 22Л. ОБЩИЕ СВЕДЕНИЯ О ПЕРЕДАЮЩИХ ТРУБКАХ Под передающей телевизионной трубкой понимают ЭЛП, преобразующий оптическое изображение в соответствующие электрические сигналы. По принципу действия передающие трубки можно разделить на две группы: трубки мгновенного действия и трубки с накоплением зарядов. Последние можно классифицировать по фотоэлектрическому преобразованию: с внеипшм и внутренним эффектом. В настоящее время в телевизионном вещании и прикладном телевидении используют ряд передающих трубок, отличающихся по принципу действия и конструкции: диссектор, суперортикон, видикон и его модификации. Независимо от способа преобразования и устройства передающие трубки характеризуются целым рядом качественных показателей: чувствительностью, разрешающей способностью, характеристиками (световой и спектральной), уровнем собственных шумов, инерционностью. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 [80] 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 0.0458 |
|
