тода, соответствующий распределеш1ю света на передаваемом объекте. Потенциальный рельеф за счет электростатической индукции и поперечной проводимости тонкого полупроводникового стеклянного диска воспроизводится на противоположной поверхности мишени.

Потенциалы электродов секции коммутации подобраны так, что электроны подходят к мишени перпендикулярно и почти с нулевой скоростью. Перпендикулярность попадания электронного пучка на мишень обеспечивается соответствующим подбором напряжения на тормозящем электроде. Достигая мишени, часть электронов оседает на ней и восполняет недостающее число электронов на данном участке мишени. Чем больше положительный заряд, тем большее количество электронов пучка оседает на мишени. Остальная часть электронов возвращается обратно ускоряющим полем на анод. Таким образом, возвращающийся пучок электронов оказывается промодулированным в соответствии с распределением освещенности на передаваемом объекте. Более освещенному элементу фотокатода соответствует больший положительный заряд этого элемента мишени.

Для компенсации этого заряда требуется больше электронов пучка, поэтому более светлому участку в передаваемом объекте будет соответствовать меньший обратный ток пучка. Промодулированный пучок электронов двигается в обратном направлении в ускоряющем поле, падает на анод прожектора, являющийся одновременно первым каскадом ВЭУ, выбивает из него вторичные электроны, которые попадают на диноды (2, 5 и т. д.). Расположенный вблизи первого каскада ВЭУ электрод, назьшаемый цилиндром умножителя, способствует наиболее полному отбору электронов с первого каскада в умножитель. Электроны с последнего каскада ВЭУ собираются коллектором и образуют выходной сигнал трубки. Благодаря наличию секции ВЭУ суперортикон обладает высоким уровнем выходного сигнала 0,1-0,5 В. К достоинствам суперортикона, обеспечивающим ему широкое применение в телевизионной технике, относятся высокая чувствительность, разрешающая способность и хорошая передача градаций яркости.

Световая характеристика суперортикона, представляющая собой зависимость выходного сигнала от освещенности, представлена на рис. 22.7. К недостаткам суперортикона следует отнести высокий уровень шумов, растущий с уменьшением освещенности объекта. Объясняется это тем, что наиболее темной точке изображения объекта соответствует максимальный выходной ток, а следовательно, и наибольший уровень шумов. За последние годы бьши разработаны суперортиконы с высоким отношением сигнал/шум (около 80-120) за счет увеличения размеров мишени и уменьшения расстояния сетка-мишень.

Видикон - передающая ЭЛТ с фотопроводящей мишенью, работа которой основана на использовании внутреннего фотоэффекта. Види-коны могут работать в двух режимах развертки лучом медленных: электронов (а< 1) и быстрых электронов (а> 1).

Рис. 22.7. Световая характеристика суперорти-кона

ZjMkA 0,30 0,20

0,06 0,04 0,03 0,02

0,7 0,2 0,5 0,3 2 3 £ф,лк

Рассмотрим устройство и принцип работы видикона, работающего в режиме медленных электронов, получивщих о,о/ большое распространение (рис. 22.8).

Внутри баллона находится светочувствительная мишень и электронный прожектор. Мишень 9 состоит из фотослоя и сигнальной пластины, нанесенной на плоскую поверхность стеклянного диска в виде проводящей прозрачной пленки двуокиси олова.

В качестве фотопроводящего слоя применяются, например, трехсер-нистая сурьма SbSa, сернистый кадмий CdaSa толщиной 1-3 мкм и удельным сопротивлением 10 - Ю Ом • см. Сигнальная пластина имеет хороший контакт с металлическим кольцом, вваренным в стекло баллона и имеющим вьшод наружу.

Прожектор состоит из катрда 4, модулятора 5, первого 6 и второго 7 анодов.

Перед мишенью со стороны прожектора расположена мелкоструктурная сетка 8. Обычно на нее подают напряжение, в 1,5-1,7 раза превышающее напряжение второго анода. Дополнительная электронноюптическая линза, образованная между сеткой и анодом, позволяет исправить неортогональность электронного пучка при подходе его к поверхности мишени.

Прожектор формирует пучок медленных электронов диаметром 20- 30 мкм при токе 0,3-0,5 мкА. Дополнительная фокусировка пучка создается продольным однородным магнитным полем катушки 7. Корректирующие катушки 3, так же как и в суперортиконе, служат для юстировки положения электронного пучка. Отклоняющая система 2 состоит из двух пар катушек (без сердечника) горизонтальной и вертикальной разверток. В режиме медленных электронов потенциал сигнальной пластины на несколько десятков вольт превышает потенциал катода прожектора. На катоде - нулевой потенциал, а на аноды подается напряжение около 300 В.

В режиме быстрых электронов на сигнальную пластину подается отрицательный относительно анода потенциал [/(.ц = - (10 30) В.

Образование сигнала изображения в видиконе поясняет эквивалентная схема рис. 22.8, б.

Накопительные конденсаторы Cj, . . ., С„ образованы участками поверхности фотослоя и сигнальной пластиной. Последняя является общей обкладкой для всех элементарных конденсаторов. Каждый конденсатор шунтирован фоторезистором.

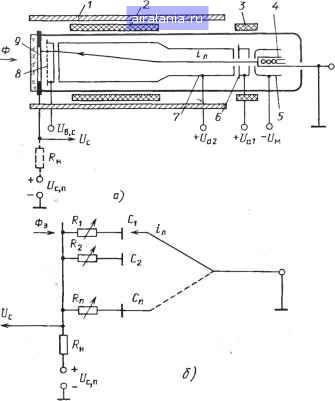

Рис. 22.8. Устройство видикона (а) и эквивалентная схема (б)

При отсутствии освещения (Ф = 0) и больщом отрицательном напряжении на модуляторе (трубка закрыта) правая сторона мишени приобретает потенциал сигнальной пластины за счет темновой проводимости. Так как потенциалы левой и правой обкладок конденсатора одинаковы и равны напряжению источника питания сигнальной пластины с,п. то конденсаторы С, не заряжены.

При открытой трубке и световом потоке, равном нулю, правая сторона мишени под влиянием развертьшающего луча приобретает потенциал катода, так как фотопроводящий слой обладает высоким удельным сопротивлением и его можно рассматривать как изолированный электрод. Следовательно, емкости С, . . ., С„ заряжаются до напряжения C/j,,n.

При проекции оптического изображения на мишень проводимость будет определяться освещенностью данного элемента и элементарные
