Однако те параметры, которые трудно измерить, как правило, не попадают в перечень гарантируемых параметров, а посему они выпадают из внимания как службы контроля качества на предприятии-изготовителе, так и проверочного контроля потребителя при приемке им изделий. Тщательно проверяются лищь несколько избранных параметров постоянного тока, а также предельные паспортные данные; они-то и служат для

Частотная коррекция

Выход

100 кОм

+ 15 В

ОУ С ПТ-входом

ri. - пит

Сбалансированная цепь ОС

-15 В

Программируемый напряжения

Усилитель приращений

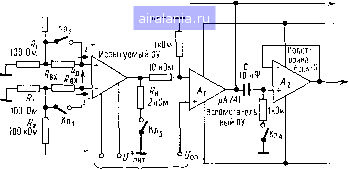

Рис. 5.18. Тестер для измерения параметров ОУ по постоянному току Режим работы тестера задается четырьмя ключами Кл1 - Кл4 и тремя программируемыми напряжениями У~пит пит оп соответствии с табл 5 1. Ключи выполнены на полевых транзисторах, имеющих малое проходное сопротивление. Резисторы Лх™ = 10 кОм (биполярный) и i?jjjj=lOO МОм (с ПТ-входом) должны быть согласованы с точностью 0,01%.

отбраковки усилителей или распределения их по категориям. Такая работа дожна выполняться автоматическими тестерами. Они обрабатывают до нескольких усилителей в секунду, работая с однополярными входным и выходным напряжением; для расчета статистических средних возможно применение ЭВМ.

На рис, 5.18 показан принцип действия такого тестера [7- 13]. В схеме тестера используется вспомогательный усилитель Ль включенный в контур обратной связи проверяемого ОУ. Работой тестера управляют четыре ключа Кл:-Кл4 и три программируемых источника: напряжений питания положительной и+пит и отрицательной 7-п„т полярности, а также опорного (образцового) напряжения Lon. Выходным сигналом является напряжение Мвых или его изменение Шых, вырабатываемое усилителем приращений Лг, имеющим входной каскад на полевых транзисторах.

Тестер позволяет измерять следующие параметры: входное

Jlaпpяжeниe JyвяEa-Jl<эдвA--вxoдшлe-JX-смещенш4=см-ть-/-

Таблица 5.1

Перечень ряда операций, выполняемых тестером - измерителем параметров ОУ.

Состояние 1 отвечает замкнутому, О - разомкнутому ключу. K=R2lRi + l = lOQO. Приведенные в последней колонке соотношения выведены в предположении, что сопротивление параллельно включенных резисторов RiWRz пренебрежимо мало (сис. 5.18

средний входной ток смещения /см; входной ток сдвига /сдв; коэффициент усиления без ОС по постоянному току Ло; коэффициент ослабления синфазного сигнала постоянного тока Хо; коэффициент ослабления изменений напряжений питания

Апит/Асдв-

Выходное напряжение тестера «вых или его приращение Ацвых связано с этими параметрами пропорциональными отношениями (табл. 5.1). При этом выпопняются следующие равенства:

R,i==R при Кл = 0,

Яг2=Кк при Кл2 = 0,

(5.9)

Проиллюстрируем работу тестера на примере измерения Xq. Анализ рис. 5.15 показывает, что требуемый однополярный выход можно было бы получить, соединив землю схемы с точкой О и одновременно отключив прежнее заземление, тем самым сделав источники питания и опорного напряжения плавающими. При этом изменение сигнала ±/с1шф будет передаваться к зажимам питания и выхода проверяемого ОУ, а относительное синфазное возбуждение входа сохраняется прежним. В практической реализации этой схемы, показанной на рис. 5.18, три используемых при проверке остальных параметров программируемых источника питания заменяются незаземленны-ми источниками питания.

Измерение коэффициента ослабления синфазного сигнала Хо производится в два этапа соответственно двум пределам диапазона синфазного входного напряжения. На этапе 1 неинвертирующий вход Лг заземляется, и Аывых=0. Запоминающий конденсатор С заряжается до напряжения Ивых1 = -Ддь которое включает в себя напряжение сдвига сдв и компоненту -t/синфДо, соответствующую синфазному входному напряжению - 6синф = -10 В. На этапе 2 ключ Кл4 размыкается, и в соответствии с табл. 5.1 сигнал возбуждения становится равным -f-t/синф = +10 В. Напряжение uix скачком переходит к значению Мвых2 = -ДИдг, и сигнал на выходе усилителя приращений изменяется на Лмвых = -K(Up,2-Ыд)=-Л-20 ВДо. Это значение есть мера средней величины коэффициента ослабления синфазного сигнала Хо. Напряжение Аывых сравнивается с предварительно запрограммированными пороговыми уровнями, соответствующими определенным классам качества ОУ, и результат сравнения записывается в память ЭВМ. После проведения всех остальных тестовых проверок принимается решение о причислении ОУ к определенному классу или о его отбраковке. Для экономии времени измерение можно прекращать после первой проверки, давшей неудовлетворительный результат.

5.5. Статические нелинейности

Статические нелинейные параметры определяют диапазон линейного возбуждения и могут быть в принципе измерены путем проведения соответствующих тестов на линейность. Максимальный сигнал возбуждения - это такой сигнал, при котором соответствующий линейный параметр имеет величину, в точности равную гарантированному значению.

Целесообразно источники, от которых питается вспомогательный уси- литрлу-пст-я иид;1 эрмдрнными. поскольку выдаваемые ими напряжения мож-но уменьшить до стандартного значения ±15 В.
