Таблица 5.34. Число оттяжек и тип яКорнОгО лежня в зависимости от нагрузки линии

* Эти данные относятся -также к случаю, когда толщина инея на проводах свыше 20 м№

Таблица 5.35. Размеры якорных лежней типов 1-111

Таблица 5.36. Размеры двухушковых хомутов, мм, для оттяжек

(см. рис. 5.26)

ют только оттяжками. Оттяжки к железобетонным опорам крепят с помощью двухушковых хомутов, размеры которых указаны в табл. 5.36.

Оттяжку к железобетонной опоре (рис. 5.26) крепят под первой т1?аверсой за болт хомута либо винтовой стяжкой. Оконечные и кабельные опоры укрепляют двумя оттяжками.

На деревянной опоре оттяжку крепят, охватывая опору двумя витками с упором их на шуруп с шестигранной головкой, ввинченный в опору с противоположной стороны. Конец оттяжки расплетают, и

последовательно обвивают приложенный к оттяжке конец каждой проволокой на длине 250 ... 300 мм. Нижний конец оттяжки крепят на якорь, состоящий из якорного лежня и жгута. Якорный жгут изготовляют из такой же проволоки, что и оттяжку. При двух проволоках в оттяжке жгут состоит из четырех проволок; при трех-четырех проволоках в оттяжке - из шести проволок; при пяти-шести - из восьми проволок и при семи - из десяти проволок. При изготовлении жгута проволоку вначале наматывают на якорный лежень и лом. Поворачивая лом, свивают жгут (рис. 5.27). Направление свивания жгута должно совпадать с направлением свивания оттяжки.

Угол поворота линии помимо угломера можно определять (особенно в пригородной зоне) путем измерения вылета угла.

При невозможности устройства подпоры или оттяжки в данной местности на угловых опорах устраивают оттяжку с оттяжным столбом (рис. 5.28).

Рис. 5.25. Заделка якорного лежия в слабых грунтах

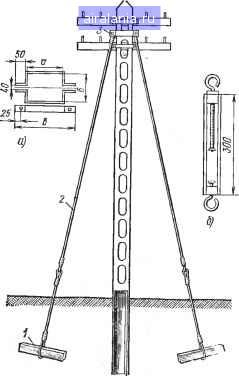

Рис. 5.26. Укрепление железобетонной опоры оттяжками: а - ДЕухушкоЕый хомут; 6 - впи гоиая стяжка: / - железобетонный лежень; 2 -оттяжка; 3 - двухушковый хомут

Кабельную опору (рис. 5.29) оборудуют кабельным ящиком, кабельной площадкой, траверсами, ступенями, молниеотводами и заземлением. При емкости кабельного ящика 10X2 устанавливают три вось-миштырные траверюы, а при емкости ящика 20X2 - пять траверс. При этом кабельный ящик 10X2 устанавливают под второй траверсой, а 20X2 - под третьей. При емкости кабельного ящика 10X2 допускается установка пяти четырехштырных траверс. Кабельную площадку крепят к опоре сквозными болтами М16Х280 мм на расстоянии 1400 мм от кабельного ящика до настила пола площадки. В опору с пешеходной стороны улицы под углом 45" к плоскости траверс крепят ступени из круглой стали размером 250X16 (18) мм. Ступени ввертывают на глубину 100 мм на расстоянии 300 мм друг от друга и скрепляют жгутом, свитым из двух концов стальной проволоки

Рис. 5.27. Заделка якоря
