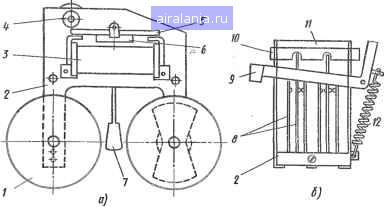

Рис. 57. Звонок (я) и рычажный переключатель (б) телефонного аппарата ТА-600:

1-металлическая чашка, 2-основание, 3-электромагнит, 4-регулятор скорости, 5-якорь, 6-магнит, 7-боек, 8-контактные пружины, 9-рычаг, 10-разъединитель, - пылезащитный колпачок, 12-спиральная пружина

Рис. 58. Номеронабиратель телефонного аппарата ТА-600:

/-основание, 2-контактные пружины, 3-импульсная шайба, 4- кулачок, S-центральная ось, 6- жгут проводов

Включение шнуров и розеток показано на рис. 56.

Аппараты обеспечивают двухпроводное включение, спаренное включение с помощью приставок диодного разделения цепей, блокиратора УБ-5 или АВУ, включение по схеме «директор-секретарь», подключение дополнительного звонка.

Основные технические данные аппаратов:

Параметр Значение

Слоговая разборчивость при затухании тракта 31,0

дБ, %, не менее ................................................... 75

Эквивалент затухания, дБ:

передачи при „=4,5 дБ, не более ........... 10,4

то же, при аАл=0 дБ, не менее ................. -0,9

приема при Дал = 4,5 дБ, не более ............. 5,2

то же, при аАл=0 дБ, не менее ................. -2,6

местного эффекта при аАл = 4,5, йсл>22 дБ,

не менее ............................................................. 14,8

Уровень громкости вызывного сигнала, дБ, не

менее ........................................................................ 70

Число срабатываний рычажного переключателя,

не менее .................................................................. 300000

Габаритные размеры аппарата с уложенной микротелефонной трубкой, мм ................................. 180x225x90

Масса аппарата, кг, не более ............................... 1,1

§ 25. Телефонный аппарат ТА-900

Телефонный аппарат ТА-900 (Болгария) предназначен для включения в абонентские линии АТС (рис. 59). Принципиальная электрическая схема аппарата представлена на рис. 60.

Б аппарат ТА-900 внесены некоторые схемные и конструктивные изменения по сравнению с аппаратами ТА-4100 и ТА-600. Изменены формы корпуса и основания. Микротелефонная трубка составлена из двух продольных половин (корпуса и крышки) скрепляемых двумя винтами. Б крышке трубки устроены скосы в сторону телефона и микрофона под некоторыми одинаковыми углами. Кроме того, в рычажном переключателе используется одна нажимная пластина. Габаритные размеры аппарата с уложенной микротелефонной трубкой 218x 175x87 мм.

Аппарат ТА-900 обеспечивает двухпроводное включение, параллельное включение по схеме «директор-секретарь», подключение дополнительного звонка, спаренное включение.

§ 26. Телефонный аппарат «Тюльпан»

Телефонный аппарат «Тюльпан» (Польша) предназначен для включения в абонентские линии АТС (рис. 61). Принципиальная электрическая схема аппарата представлена на рис. 62, а, схемы включения розеток-на рис. 62, б.

Коммутационно-вызывная часть схемы содержит: контакты рычажного переключателя SIA и S1.2, номеронабирателя S2.1 и S2.2, звонок И А, конденсатор С/, переключаемый контактами из цепи звонка в цепь

искрогасительного контура RI, С1 номеронабирателя, цепь световой сигнализации сигнала входяшего вызова на неоновой лампе НЬ/ VDI, СЗ, постоянно подключенную к линейным клеммам.

Разговорная часть схемы - противоместная, мостовая с трансформатором Т, телефоном BF, микрофоном ВМ, балансным контуром R2, R3, СЗ и амплитудным ограничителем уровня сигнала на телефоне VD2.

Электрические цепи:

сигнала вызова-3{а) - 3-3, С1, S1.1, D, звонок НА, D4-4-5-5(6); параллельно подключена цепь световой индикации 3(a)-3-3, HL/VD1, СЗ,5-5-5(б);

электропитания аппарата-3(а)-J-J, S1.2, 11, S2.1, 12,7-4Т, 9,ВМ

---, 10-5-5-5(6);

3-6Т, R2, R3

набора номера-J (а)-3-3, S1.2, 11, S2 1, 82.2,13, 5-5-5-(б).

Аппарат состоит из основания и корпуса с размещенными на них комплектующими деталями.

Основание-пластмассовое размером 170 x 204/180 x 22 мм. На основании размещены звонок и монтажная плата со смонтированными на ней деталями.

Рис. 59. Телефонный аппарат ТА-900

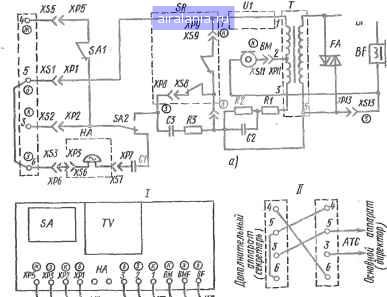

Рис. 60. Принципиальная электрическая схема телефонного аппарата ТА-900 (а) и схемы включения (б):

I- шнуров, - аппаратов-параллельно (схема едиректор-секретарь»), /-штепсельных розеток

XPI2 Ш

Розеточный шндр Шнур тмеринй- Ыикротелещоииыи

Ийчамноя

Переходная 6)

Конечная

Штепсем
