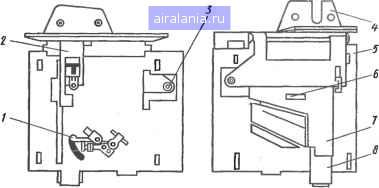

.: Рис. 106. Монетный механизм таксофона АМТ-69:

-узел весов, 2-узел заслонки монетного канала, 3- регулировочный винт, -монетоприемник, 5-основание, 6-постоянный магнит, 7-наружньш монетопровод, 8-внутренний монетопровод

Корпус и крышку таксофона изготовляют из листовой стали толщиной 2 и 2,5 мм и шарнирно соединяют между собой. Внутри корпуса расположены: съемный блок, отсек копилки, замок крышки корпуса, замок отсека копилки, штепсельный соединитель съемного блока и клеммная колодка.

Съемный блок состоит из монетного механизма и блока электрической схемы.

Монетный механизм (рис. 106), выдерживающий не менее 200 ООО срабатьюаний, обеспечивает прием и контроль монеты. Он состоит из верхней платы с монетоприемником, основания, двух откидывающихся монетопроводов, узлов заслонки монетного канала и весов, желоба сброса суррогата.

/ 2

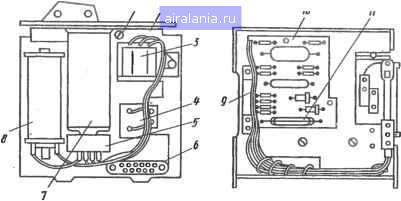

Рис. 107. Съемный блок электрической схемы (вид спереди и сзади):

/-винт, 2-плата блока, 3-трансформатор, 4-конденсатор, 5-соединительная колодка, 6-штепсельный соединитель, 7-поляризованное реле, 8-электромагнит кассирования, 9-контактная группа рычажного переключателя, 10-плата электрической схемы, -геркон

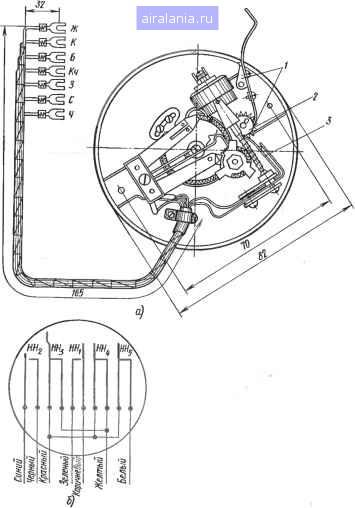

Рис. 108. Номеронабиратель таксофона АМТ-69 (а) и схема включения контактных групп (б):

/-фиксатор, 2-храповое колесо, 5 - блокировочная группа контактных

пружин

Блок электрической схемы (рис. 107) имеет металлическое коробчатое основание, на котором с наружной стороны размещены электромагнит кассирования S, реле блокировочного устройства, штепсельный соединитель 6, трансформатор 5 и конденсатор 4 звонковой цепи, а с внутренней стороны контактная группа рьгаажного переключателя 9 и плата 10, на которой смонтированы элементы электрической схемы с герконом, являющимся монетным контактом.

а) :

Рис. 109. Тревожная сигнализация для таксофонов (а) и ее схема (б): /-предохранитель, 2-трансформатор, 5-реле РПН

Номеронабиратель таксофона АМТ-69 (рис. 108) имеет блокировочное устройство и крепится с внутренней стороны крышки корпуса тремя винтами. Основные технические данные таксофона АМТ-69:

Параметр

Значение

Слоговая разборчивость при затухании тракта

31,0 дБ, %, не менее ........................................... 70

Эквивалент затухания, дБ:

передачи при aAj,=4,5 дБ, не более ............ 13,9

то же, при адл = ОдБ, не менее .................. -0,9

приема при адл = 4,5 дБ, не более ............... 6,8

то же, при адл = ОдБ, не менее .................. -2,6

17,4 5000

300 ООО

местного эффекта при адл = 4,5,

асл>22 дБ, не менее ...............................

Наработка таксофона на отказ, ч, не менее . Число циклов срабатываний монетного механизма, не менее ..................................................... 200 ООО

Число срабатываний рьиажного переключателя,

не менее ............................................................

Габаритные размеры таксофона с микротелефонной трубкой мм ................................................... 351x290x 131

Масса таксофона, кг, не более ............................. 12

Тревожная сигнализация таксофона (рис. 109) предназначена для оповещения об умышленном или случайном его повреждении. Комплект сигнализации состоит из основания, на котором размещены трансформатор, реле, диоды, резистор, предохранитель, клеммные платы и крьппки. Габаритные размеры комплекта сигнализации 210 х 155 х 100 мм, масса 3,2 кг.

§ 44. Регулировка и смазка таксофонов

Качественная работа таксофонов в нормальных условиях обеспечивается правильностью регулировки их механизмов. Нормы регулировки приведены в табл. 37.
