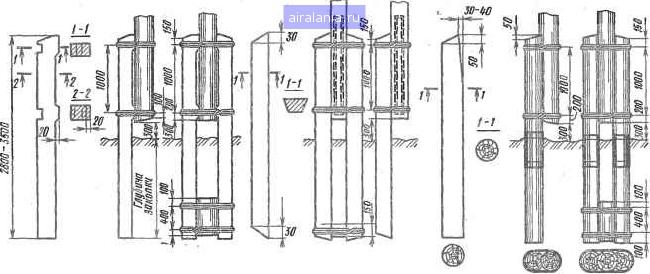

 Q ежи Рис. 112. Приставки: о-железобетонные типа ПР, б-железобетонные ПТ, е-деревянные
Продолжение табл. 44 Порода дерева | | Коэффициент для перевода | Объемная масср., кг/м | массы сосновых бревен в массу | | | | бревен из деревьев других пород | | | 0,91 | Пихта | | 0,91 | Кедр | | 0,91 |
Примечание. Для определения массы бревен из других пород деревьев или сосны с иной объемной массой нужно массу бревен, приведенную в табл. 43, изменить пропорционально их обьемной массе по табл. 44. Таблица 45. Характеристика железобетонных приставок Тип приставки | Расчетный изгибающий момент двойных железобетоЕНьк приставок с вкладышем, кН-м (тем) | Размеры поперечного сечения, мм | Масса, кг | перпендикулярно оси направления линии | вдоль оси направления линии | ПР-0,6-2,8 | 17,2 (1,75) | 10,1 (1,0) | 170X140 | | ПР-0,6-3,0 | 17,2 (1,75) | 10,1 (1,0) | 170x140 | | ПР-0,8-3,0 | 27,0 (2,75) | 11,4 (1,14) | 170x140 | | ПР-0,8-3,2 | 27,0 (2,75) | 11,4 (1,14) | 170x140 | | ПР-1,2-3,0 | 43,1 (4,40) | 12,1 (1,22) | 200x140 | | ПР-1,2-3,2 | 43,1 (4,40) | 12,1 (1,22) | 200x140 | | ПР-2,0-3,2 | 66,7 (6,80) | 20,0 (2,0) | 200 X140 | | ПР-2,0-3,5 | 66,7 (6,80) | 20,0 (2,0) | 200X140 | | ПТ-0,6-3,0 | 18,6 (1,90) | 10,1 (1,0) | 100 X 140 X 170 | | ПТ-0,8-3,25 | 27,0 (2,72) | 12,7 (1,3) | 100x 140x170 | | ПТ-1,2-3,25 | 43,1 (4,40) | 18,6 (1,9) | 100x180x220 | | ПТ-1,7-3,25 | 59,8 (6,10) | 23,5 (2,4) | 100x180x220 | | ПТ-2,2-3,25 | 86,3 (8,80) | 27,4 (2,8) | 100x 180 x 220 | | ПТ-2,2-4,25 | 86,3 (8,80) | 27,4 (2,8) | 100 X 180x220 | |
Примечание. Первое число в обозначении приставки означает нормируемый расчетный изгибающий момент, второе-длину приставки, м. На линиях типов О и Н устанавливают одинарные приставки, на линиях типов У и ОУ, а также для угловых, оконечных, кабельных и других сложных опор-двойные. Основания железобетонных опор и приставок покрывают двумя слоями битумной мастики по всей длине закопки плюс 100-150 мм. Выбор типа и количества приставок для укрепления опор в зависимости от количества подвешиваемых проводов производят по табл. 46. В районах, где разрешена местная заготовка леса, допускается применение деревянных приставок из пропитанной антисептиком древесины тех же хвойных пород, что и для опор. Размеры деревянных приставок приведены в табл. 47.
Таблица 46. Выбор типа и количества приставок для укреплении ооор Число | Длина опоры с приставкой, м | Наименование и число приставок для линий типа | проводов | | | | | | | ПР-0,8 | | ПТ-0,8 | ПР-0,8 | | ПТ-0,8 | ПР-0,8 | | ПТ-0,8 | ПР-0,8 | | ПТ-0,8 | | | ПР-0,8 | | ПТ-0,8 | ПР-0,8 | | ПТ-0,8 | ПР-0,8 | | ПТ-0,8 | ПР-1,2 | | ПТ-1,2 | | | 2ПР-0,6 | | ПТ-1,2 | ПР-1,2 | | ПТ-1,2 | ПР-1,2 | | ПТ-1,2 | ПР-2,0 | | ПТ-1,7 | | | 2ПР-0,6 | | ПТ-1,7 | 2ПР-0,6 | | 111-1,7 | 2ПР-0,6 | | ПТ-2,2 | 2ПР-0,6 | | ПТ-2,2 | | | 2ПР-0,6 | | ПТ-1,7 | 2ПР-0,6 | | ПТ-1,7 | 2ПР-0,6 | | ПТ-2,2 | 2ПР-0,6 | | ПТ-2,2 | | | 2ПР-0,6 | | ПТ-1,7 | 2ПР-0,6 | | ПТ-1,7 | 2ПР-0,6 | | 111-2,2 | 2ПР-0,6 | | ПТ-2,2 | | | 2ПР-0,6 | | ПТ-1,7 | 2ПР-0,6 | | ПТ-1,7 | 2ПР-0,6 | | ПТ-2,2 | 2ПР-0,6 | | ПТ-2,2 | | | 2ПР-0,6 | | ПТ-1,7 | 2ПР-0,6 | | ПТ-1,7 | 2ПР-0,6 | | ПТ-1,7 | 2ПР-0,6 | | ПТ-1,7 | | | 2ПР-0,6 | | ПТ-1,7 | 2ПР-0,6 | | ПТ-1,7 | 2ПР-0,8 | | 1ГТ-2,2 | 2ПР-0,8 | | ПТ-2,2 | | | 2ПР-0,6 | | ПТ-1,7 | 2ПР-0,8 | | ПТ-1,7 | 2ПР-1,2 | | 2ПТ-1,2 | 2ПР-1,2 | | 2ПТ-1,2 | | | 2ПР-0,6 | | ПТ-1,7 | 2ПР-0,6 | | ПТ-1,7 | 2ПР-0,8 | | 2ПТ-1,2 | 2ПР-1,2 | | 2ПТ-1,2 | | | ПР-2,0 | | ПТ-2,2 | 2ПР-0,8 | | ПТ-2,2 | 2ПР-0,8 | | 2ПТ-0,8 | 2ПР-1,2 | | 2ПТ-1,2 | | | ПР-2,0 | | Ш-2,2 | 2ПР-0,8 | | 2ПТ-0,8 | 2ПР-0,8 | | 2ПТ-0,8 | 2ПР-1,2 | | 2ПТ-1,2 | | | 2ПР-0,8 | | 2ПТ-0,8 | 2ПР-0,8 | | 2ПТ-0,8 | 2ПР-1,2 | | 2Ш-1,2 | 2ПР-1,2 | | 2ПТ-1,2 | | | 2ПР-1,2 | | 2ПТ-1,2 | 2ПР-1,2 | | 2ПТ-1,2 | 2ПР-1,2 | | 2ПТ-1,2 | 2ПР-2,0 | | 2ПТ-1,7 | | | 2ПР-1,2 | | 2ПТ-1,2 | 2ПР-1,2 | | 2ПТ-1,2 | 2ПР-2,0 | | 2ПТ-1,7 | 2ПР-2,0 | | 2ПТ-2,2 | | | 2ПР-1,2 | | 2ПТ-1,2 | 2ПР-2,0 | | 2ПТ-2,0 | 2ПР-2,0 | | 2ПТ-2,0 | 2ПР-2,0 | | 2ПТ-2,2 |
Примечания: 1. Цифра 2, стоящая перед типом приставки, указывает на их ко™чест150. 2. При выборе типа и количества приставок следует учитывать возможность увеличения числа подвещенных проводов
