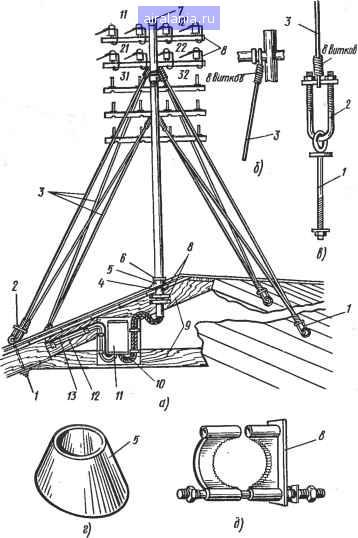

Рис. 138. Стойка СПТ-10, установленная на крыше, и детали

крепления:

а-установка стойки, б-заделка оттяжки за траверсу, в-заделка оттяжки за струбцину, г-чугунное копыто, д-чугунный хомут; /-болт с кольцом, 2-струбцина с колодкой, 3-оттяжка, 4-войлочная прокладка, 5-опорное копыто, 6-опорное кольцо, 7-колпачок, 8-хомуты, Р-стропила, 10-кроссировочный провод, и-кабельный ящик, 12-кабель, 13-провод заземления ( , 12, 21, 22, 31, 32-номера цепей)

Продолжение табл. 69

Чугунные копыта изготовляют двух типов: для стоек СПТ-10 и СП-6 (10x2 и 6x2) и для стоек СПТ-2 и СПТ-1 (2x2 и 1x2).

Трасса стоечной линии должна быть наикратчайшей, по возможности прямолинейной и без пересечения другими линиями. Установленную стойку крепят хомутами, болтами и оттяжками (рис. 138). Оттяжки располагают под углом 90° друг к другу, 45° - к траверсам стойки и не менее 45°-к вертикальной трубе стойки (рис. 139).

На стоечных линиях подвешивают биметаллическую и стальную проволоки диаметрами 1,2 и 1,5 мм. Стрелу провеса проводов определяют по табл. 70.

При размещении стоек на крьш1ах зданий разной высоты стрелу провеса проводов целесообразно определять с помощью динамометра по специальным таблицам.

Рис. 139. Размещение оттяжек стойки

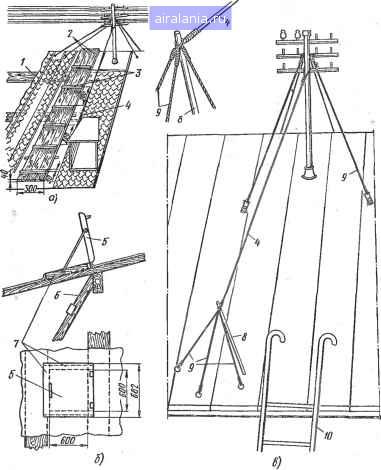

Рис. 140. Оборудование подходов к стойкам ГТС:

а-трап, 6-выходной люк, в-предохранительный трос; /-обрешетка крьипи, 2 -трап, 3-ступени, 4-предохранительный трос, 5-крышка люка, 6-обычная лестница, 7-рама люка, 8-стальной штырь, 9-оттяжка, 10-пожарная лестница

Таблица 70. Стрелы провеса проводов на стоечных линиях
