БЕСЕДА ЧЕТВЕРТАЯ

Незнайккм поражен, что переменный ток преходит через конденсаторы, которые представпяют переменному току некоторое емкостное сопротивпениег Он начинает путаться в различных видах сопротив-пений. Однако читатель не должен следовать такому плохому примеру и легко поймет рассуждения Любоэнайкина.

ТОК ПРОХОДИТ!..

Незнайкин. - Прошлый раз ты говорил о конденсаторах, и, если я хорошо понял, когда присоединяют две пластины конденсатора к электрической батарее, на этих пластинах накапливаются заряды.

Любознанкки. - Это правильно. В таком случае говорят, что конденсатор заряжен.

Н. - Значит, когда мы подключаем конденсатор к источнику тока, в цепи проходит некоторый зарядный ток. Но продолжает ли проходить ток, когда конденсатор заряжен?

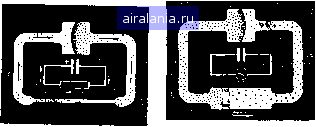

Рнс. П. Разряд конденсатора через резистор.

Рис. 12. Прохождение переменного тока через конденсатор.

Л. - Нет, все прекращается. С другой стороны, подключив к конденсатору вместо батареи сопротивление, можно произвести разряд конденсатора.

Н. - Как это?

Л. -Очень просто. Надо только дать возможность электронам, находящимся в избытке на отрицательной пластине, восполнить недостаток их в атомах положительно заряженной пластины. Ток небольшой длительности, который пойдет при этом через сопротивление, называется током разряда.

Н. -Значит, конденсатор - это вид пружины, которую можно натянуть и которая затем при отпускании ослабевает, отдавая запасенную энергию.

Л. - Я тебе напомню, что прошлый раз мы использовали пример, сравнивая конденсатор с двумя резервуарами, разделеи-

ными эластичной мембраной. Разряд конденсатора через сопротивление можно сравнить с выпрямлением мембраны, которая при этом гонит воду через узкую трубу (рис. И).

Н. -Может быть, это и очень забавно заряжать и разряжать конденсатор, но, по правде говоря, я не вижу пользы от этого занятия. Раз произошел разряд, то это уже конец. Не правда ли?

Л. - Да - если имеется источник постоянного тока, нет - если используется генератор переменного тока. В нашем примере эта машина может быть представлена в виде поршня, движущегося взад и вперед (рис. 12).

Н. - Я понимаю. Перемещаясь к правому или левому концу цилиндра, поршень заряжает конденсатор, т. е. искривляет мембрану, возвращаясь в среднее положение, он ослабляет мембрану, т. е. разряжает конденсатор.

Л. - Ты видишь, что при этом в нашей цепи происходит непрерывное переменное движение электронов, т. е. получается настоящий переменный ток.

Н. - И это, несмотря на присутствие в цепи конденсатора, который в некотором роде разрывает цепь.

РАЗЛИЧНЫЕ ВИДЫ СОПРОТИВЛЕНИЙ

л. - Электрики даже говорят, что переменный ток проходит через конденсатор. Это вовсе не значит, что электроны проходят через диэлектрик (мембрану, см. рис 12). Наличие конденсатора лишь не препятствует движению взад и вперед электронов, т. е. прохождению переменного тока в цепи.

Н. -Нужно некоторое время, чтобы я привык к этому понятию, так как все-таки, по моему мнению, какой бы эластичной мембрана ни была, она является препятствием.

Л. - Конечно! Емкостным сопротивлением и назвали то сопротивление, которое конденсатор оказывает переменному току.

Н. - Ну вот еще один термин, да к тому же опять страшно сложный.

Л. - Наоборот, все это в сущности очень просто. Ты легко догадаешься сам, от чего зависит емкостное сопротивление.

Н. - Я полагаю, что оно зависит от емкости. Чем эластичнее мембрана, тем она больше изгибается и тем самым дает возможность большему количеству электронов входить с одной стороны и выходить с другой.

Л. -Итак, чем больше емкость, тем переменный ток легче проходит через конденсатор, и тогда мы говорим, что емкостное сопротивление меньше.

Н. - Как раз противоположно тому, что происходит при индуктивном сопротивлении, которое возрастает с увеличением индуктивности катушек. Ну, а в действительности разве емкостное сопротивление, так же как и индуктивное, не зависит от частоты тока?

Л. - Конечно, чем больше частота, тем больше зарядов и разрядов конденсатора происходит в секунду и, следовательно, больше электронов проходит через поперечное сечение цепи в секунду.

Н. - Значит, ток возрастает с увеличением частоты; именно это и доказывает, что емкостное сопротивление увеличивается.

Но, дорогой Любознайкин, много ли еще у тебя в запасе всяких сопротивлений? Я чувствую, что мое сильно уменьшается.

Л. - Успокойся, теперь ты уже знаешь три вида сопротивлений, имеюшихся в электрорадиотехнике.

Чтобы лучцге понять их свойства, позволь привести тебе маленькую табличку.

Н. - Со свойствами различных видов сопротивлений, положим, я разберусь, но мне бы хотелось увидеть их в том наборе деталей, которые ты уже начал приобретать для приемника.

Л. -Желание законное, хотя оно свидетельствует о том, что ты еше не все понял.

В отличие от активного сопротивления, присущего тому или иному конкретному материалу проводника, индуктивное и емкостное сопротивления называют реактивными. Эти как бы ка-жушиеся сопротивления катушек или конденсаторов появляются только тогда, когда через них проходит переменный ток. Активное же сопротивление существует в виде детали. Посмотри на эти цилиндрики с выводами для припайки. Это - активные сопротивления. Они называются резисторами.

Н. - А можно ли комбинировать различные виды сопротивлений?

Л. -Конечно. Впрочем, по правде говоря, мы довольно редко имеем дело с сопротивлением только одного вида. Так, например, катушка, кроме индуктивного, обладает также некоторым активным <;опротивлением, которое зависит от длины, диаметра и материала проволоки. Катушка имеет также «распределенную емкость», образующуюся между соседними витками, которые как бы образуют пластины конденсатора.

СЕМЕЙНАЯ ЖИЗНЬ СОПРОТИВЛЕНИЙ

л. - в радиотехнике встречается большое количество различных соединений активного, емкостного и индуктивного сопротивлений.

Н. - В этом случае их величины складываются?

л. - Увы. Не так все просто. Существует два основных способа включать различные сопротивления в электрическую цепь. Рассмотрим это на примере соединения резисторов.

Первый способ (рис. 13, а) состоит в том, что резисторы (на схемах они обозначаются узким прямоугольником и буквой R) соединяют последовательно таким образом, чтобы ток проходил через них поочередно;

Второй способ предполагает параллельное соединение (рис. 13,6). При этом ток от источника разделяется на столько токов, сколько ветвей в разветвлении; в каждой ветви ток будет тем больше, чем меньше сопротивление резистора.

Н. - Подобно этому, если течение реки разделить на две
