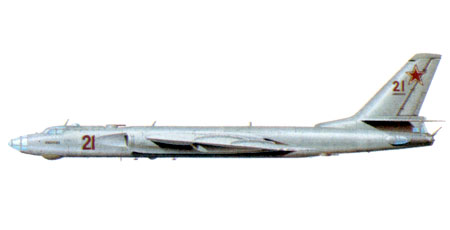

Главная СамолетыСамолёты, Специальные, Туполев Ту-16Е "Ёлка" Параллельно с созданием постановщика активных помех Ту-16СПС в ОКБ-156 разрабатывался постановщик пассивных помех, получивший обозначение Ту-16 «Елка». Во всю длину его грузоотсека располагались 7 автоматов сброса пассивных помех АСО-16. В створках отсека имелись вырезы (на левой — три, на правой — четыре) для выводных горловин автоматов. В незанятом объеме отсека можно было подвешивать бомбовое вооружение. Кроме того, на Ту-16 «Елка» устанавливалась помеховая станция СПС-4 «Модуляция», ее обтекатель каплевидной формы крепился перед грузоотсеком При снятии АСО-16 самолет превращался в полноценный бомбардировщик. В 60-е гг. на машины этой модификации в дополнение к семи АСО-16 стали устанавливать два автомата АПП-22. В этом случае места для размещения бомб уже не оставалось. В 1957 г. завод №1 выпустил 42 серийных Ту-16 «Елка» с системой дозаправки топливом в полете, еще 10 машин в том же году сдал ВВС завод №64 Кроме того, 19 бомбардировщиков завода №22 были переоборудованы в этот вариант (все они имели систему дозаправки). Таким образом, в общей сложности ВВС получили 71 постановщик помех этой модификации. В дальнейшем самолеты Ту-16 «Елка» неоднократно модернизировались и дорабатывались, постепенно приближаясь по характеристикам к Ту-16П, становясь комбинированными постановщиками активных и пассивных помех. Еще один вариант постановщика пассивных помех, получивший обозначение Ту-16Е или изделие «НЕ» (в частях эту модификацию также часто называли «Елка»), по составу помехового оборудования был близок к Ту-16Р. Так же, как и на разведчике, на нем в задней части грузоотсека устанавливалась кабина спецоператора и одна из станций СПС-1, СПС-2 или СПС-2К «Пион». Там же устанавливались два блока AGO-16. В передней части отсека сохранялись бомбодержатели, но со временем место бомб заняли дополнительные АСО-16, ставились также два автомата АПП-22. С 1957 г. в течение трех лет на заводе №1 был выпущен 51 Ту-16Е. Еще 38 машин в 1958 г. выпустил завод №22, все с системой дозаправки топливом в воздухе. Внешне Ту-16Е отличались от Ту-16 «Елка» вырезами в створках гру-зоотсека под входной люк кабины оператора. В грузоотсеках некоторых Ту-16 «Елка» и Ту-16Е установили станции СПС-61, СПС-62 , СПС-63, СПС-64, СПС-65 или СПС-66, которые объединялись общим названием «Азалия». В экипаж самолета, получившего обозначение Ту-16Е «Азалия», спецоператор не входил. На машинах с СПС-61, СПС-62 и СПС-63 устанавливались также станции СПС-6 «Лось», а на самолетах с СПС-64, СПС-65 и СПС-66 — станции СПС-5 «Фасоль». В незанятой части грузоотсека подвешивались бомбы или автоматы АСО-16 и АПП-22. На Ту-16 «Елка» антенна «Азалии» располагалась в передней части грузоотсека, а на Ту-16Е — на месте входного люка демонтированной подвесной гермокабины. На большинстве самолетов Ту-16Е «Азалия» вместо ДК-7 устанавливался хвостовой обтекатель. В некоторых Ту-16 «Елка» и Ту-16Е «Азалия» устанавливались также станции постановки активных помех СПС-1 ООА и СПС-100М, на части машин устанавливалась система оповещения об облучении СПО-15 «Береза». В конце 1970-х гг. на этих постановщиках помех начали размещать станции СПС-151, СПС-152 или . СПС-153 из комплекта «Сирень». В эксплуатации машины постоянно дорабатывались как по составу оборудования, так и по самолетным системам. Несколько Ту-16Е было переоборудовано в вариант Ту-16ER на котором вместо станции СПС-2 установили станции радиотехнической разведки СРС-1.
